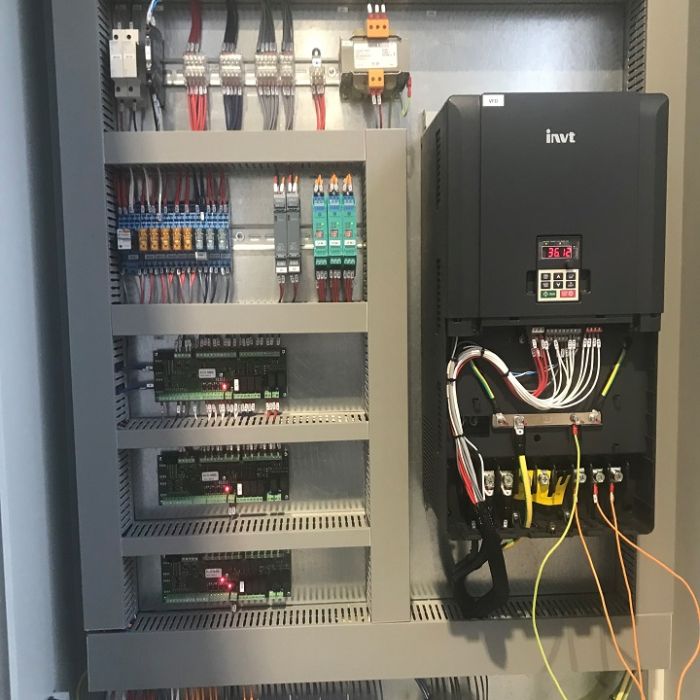

QUADRI ELETTRICI PER MOTORI DA 3.00 A 22.00 KW AVVIAMENTO INVERTER INVT

QUADRI ELETTRICI PER MOTORI DA 3.00 KW A 22 KW.
AVVIAMENTO MOTORE VENTILATORE: INVERTER INVT POT/In ND

SCHEMA ELETTRICO IN ITALIANO
TARGHETTE IN ITALIANO

AVVIAMENTO INVERTER INVT POT/In N.D.
Alimentazione 3F+T 400Vac 50/60Hz
Sezionatore generale blocco porta
Selettore manuale/automatico con predisposizione per avviamento automatico esterno/da remoto e pulsante manuale
marcia/arresto
In morsettiera collegamento per gestione di una emergenza remota
Trasformatore di sicurezza per il comando componenti ausiliari
Protezione mediante fusibili
Pulsante fungo di emergenza
Spia di segnalazione presenza tensione
Spia di segnalazione funzionamento ventilatore
Spia di segnalazione termico ventilatore
Carpenteria verniciata RAL7035 con grado di protezione esterno IP54
Parametrizzazione inverter

I quadri sono stati progettati per rispondere alle normative Europee ed internazionali vigenti per i quadri di bassa tensione.
EN 61439-1 (CEI 17-113) " Apparecchiature assiemate di protezione e di manovra per bassa tensione (quadri BT) - Parte 1: Regole generali” e la EN 61439-2 (CEI 17-114), " Apparecchiature assiemate di protezione e di manovra per bassa tensione (quadri BT) - Parte 2: Quadri di potenza.
I quadri elettrici sono inoltre conformi a:
Direttiva 2014/35/CE "Componenti elettrici in bassa tensione"
EN60204-1 "Equipaggiamento elettrico del macchinario"
EN61000-6-4 "Compatibilità elettromagnetica"
EN60259 "Gradi di protezione degli involucri"

MARCHI UTILIZZATI
CARPENTERIA: CEB/ZANARDO
CONTATTORI: SIEMENS / SCHNEIDER ELECTRIC
RELE' DI PROTEZIONE: SIEMENS / SCHNEIDER ELECTRIC
RELE' AUSILIARI: FINDER / OMRON
PORTAFUSIBILI: SIEMENS / SCHNEIDER ELECTRIC
PULSANTIERA: SIEMENS / SCHNEIDER ELECTRIC
MORSETTI A MOLLA: WAGO
INVERTER INVT

QUADRO ELETTRICO FORNITO CON:
- SCHEMA ELETTRICO
- PROVE STRUMENTALI DI COLLAUDO
- DICHIARAZIONE DI CONFORMITA'

OPTIONAL

- GESTIONE E CONTROLLO INVERTER
- REGOLAZIONE INVERTER CON POTENZIOMETRO SU PORTA QUADRO ELETTRICO; Manopola che ti permette di gestire piccole variazioni di frequenza e di bloccarne la posizione una volta giunti alla regolazione desiderata.
- SMARTAIR - GESTIONE E CONTROLLO INVERTER CON PANNELLO LCD SU PORTA QUADRO; SMARTAIR è un dispositivo per la misurazione, visualizzazione e gestione della pressione, equipaggiato con un sensore di pressione differenziale. La gestione della pressione può avvenire tramite un inverter e utilizza una connessione RS485, con la possibilità di operare in modalità manuale o automatica. Nella modalità manuale, è possibile controllare la frequenza dell'inverter; la frequenza impostata è fissa e può essere configurata tramite il menu del display.
In modalità automatica, il sistema regola la frequenza inviata all'inverter per mantenere la pressione a un valore fisso, anch'esso impostabile dal menu.
